SQM

Siłowniki SQM

Siłowniki do przepustnic powietrza i zaworów palników olejowych lub gazowych.

Dane techniczne:

  • Zasilanie 220 V AC –15 % ... 240 V AC +10 % / 50..60 Hz ±6 %
  • Czas przebiegu podano dla 50 Hz; przy 60 Hz jest on ok. 17 % krótszy

Tabela doboru SQM1 i SQM2

Kod modelu Opis Cena netto

SQM10.15502

Czas przebiegu 90 ° - 14 s Moment obrotowy - 10 Nm

Zastosowanie: LAL / LFL / LOK / LGK

2032,00 zł

SQM10.16502

Czas przebiegu 90 ° - 29 s Moment obrotowy - 10 Nm

Zastosowanie: LAL / LFL / LOK / LGK

2032,00 zł

SQM10.17502

Czas przebiegu 90 ° - 70 s Moment obrotowy - 10 Nm

Zastosowanie: LAL / LFL / LOK / LGK

2032,00 zł
SQM20.16502

Czas przebiegu 90 ° - 29 s Moment obrotowy - 20 Nm

Zastosowanie: LAL / LFL / LOK / LGK, wzmocniony trzpień 12 mm

4146,00 zł
SQM20.18502

Czas przebiegu 90 ° - 45 s Moment obrotowy - 20 Nm

Zastosowanie: LAL / LFL / LOK / LGK, wzmocniony trzpień 12 mm

4146,00 zł
SQM21.16502

Czas przebiegu 90 ° - 29 s Moment obrotowy - 20 Nm

Zastosowanie: LAL / LFL / LOK / LGK, wzmocniony trzpień 12 mm

4146,00 zł
SQM21.18502

Czas przebiegu 90 ° - 45 s Moment obrotowy - 20 Nm

Zastosowanie: LAL / LFL / LOK / LGK, wzmocniony trzpień 12 mm

4146,00 zł
Tabela doboru SQM3
Kod modelu Opis Cena netto
SQM33.410A9 Moment obrotowy - 1,2 Nm (trzymanie 1,2 Nm), Czas przebiegu 5 s,
Trzpień typu D, długość kabla 1,5 m
909,00 zł
SQM33.411A9 Moment obrotowy - 1,2 Nm (trzymanie 1,2 Nm), Czas przebiegu 5 s,
Trzpień typu D, długość kabla 3 m
945,00 zł
SQM33.510A9 Moment obrotowy - 3 Nm (trzymanie 3 Nm), czas przebiegu 5 s,
trzpień typu D, długość kabla 1,5 m
1107,00 zł
SQM33.511A9 Moment obrotowy - 3 Nm (trzymanie 3 Nm), czas przebiegu 5 s,
trzpień typu D, długość kabla 3 m
1149,00 zł
SQM33.711A9 Moment obrotowy - 10 Nm (trzymanie 10 Nm), czas przebiegu 17 s,
trzpień typu D, długość kabla 3 m
1677,00 zł

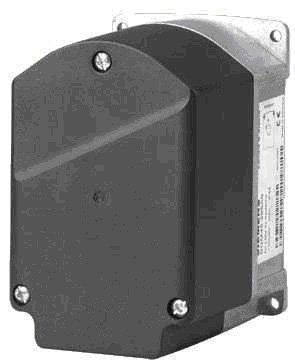

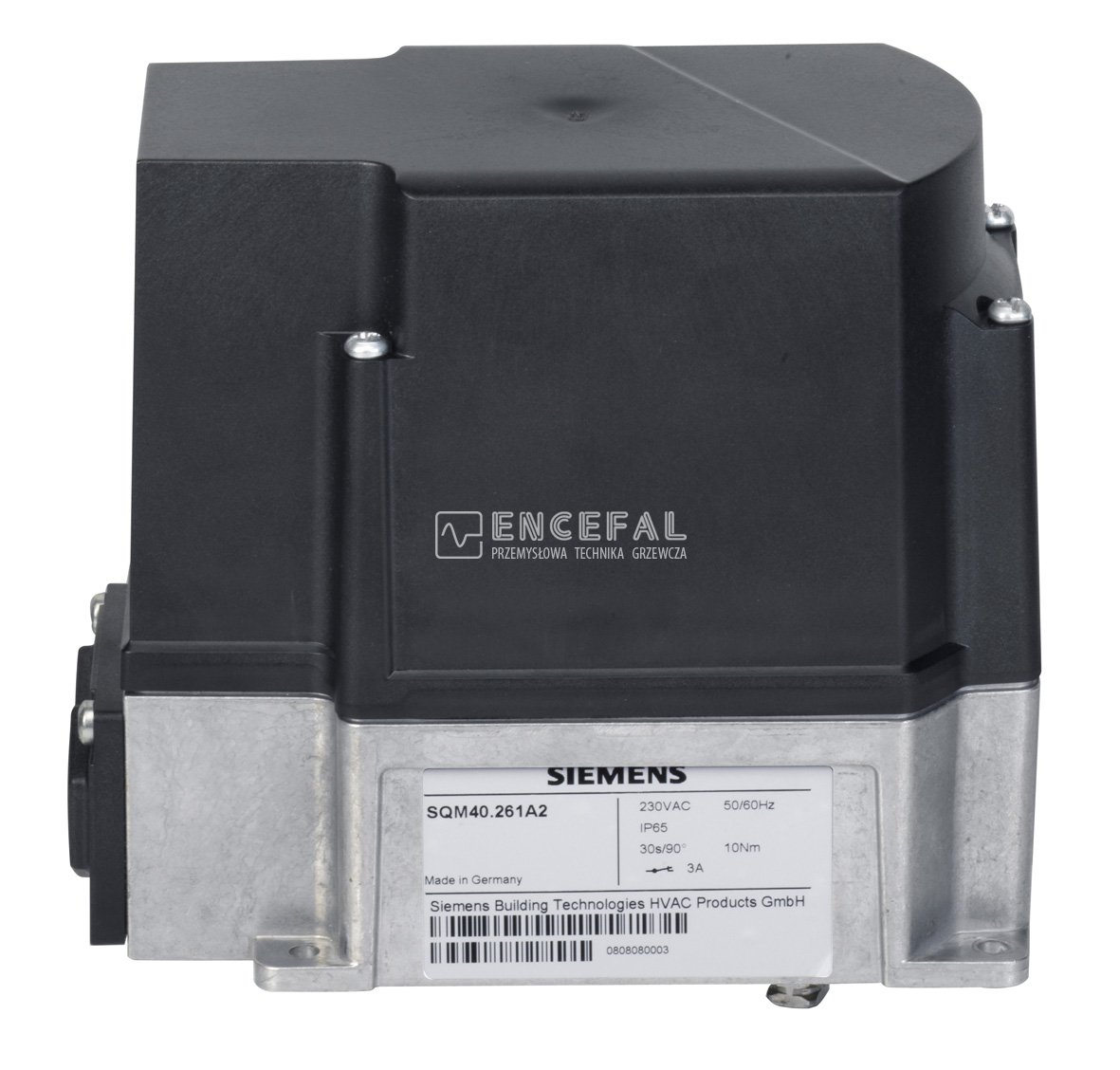

Tabela doboru SQM4

Kod modelu Opis Cena netto
SQM40.141A21 Zakres kątowy - 90° Moment obrotowy - 5 Nm, Czas przebiegu 90° - 15 s.
Wyposażenie: wersja elektroniczna 4, 3 przełączniki, potencjometr podwójny
1417,00 zł
SQM40.161A20 Zakres kątowy - 135° Moment obrotowy - 5 Nm, Czas przebiegu 90° - 15 s.
Wyposażenie: wersja standardowa 6, 6 przełączników, bez potencjometru
978,00 zł
SQM40.241A21 Zakres kątowy - 90° Moment obrotowy - 10 Nm, Czas przebiegu 90° - 30 s.
yposażenie: wersja elektroniczna 4, 3 przełączniki, potencjometr podwójny
1468,00 zł
SQM40.261A20 Zakres kątowy - 135° Moment obrotowy - 10 Nm, Czas przebiegu 90° - 30 s.
Wyposażenie: wersja standardowa 6, 6 przełączników, bez potencjometru
1035,00 zł
SQM40.261A21 Zakres kątowy - 90° Moment obrotowy - 10 Nm, Czas przebiegu 90° - 30 s.
Wyposażenie: wersja standardowa 6, 6 przełączników, potencjometr podwójny
1143,00 zł
SQM40.281A20 Zakres kątowy - 135° Moment obrotowy - 10 Nm, Czas przebiegu 90° - 30 s.
Wyposażenie: wersja standardowa 8, 6 przełączników, bez potencjometru
1012,00 zł
SQM41.241A21 Zakres kątowy - 90° Moment obrotowy - 10 Nm, Czas przebiegu 90° - 30 s.
Wyposażenie: wersja elektroniczna 4, 3 przełączniki, potencjometr podwójny
1468,00 zł
SQM41.261A21 Zakres kątowy - 90° Moment obrotowy - 10 Nm, Czas przebiegu 90° - 30 s.
Wyposażenie: wersja standardowa 6, 6 przełączników, potencjometr podwójny
1143,00 zł
SQM40.244A21 Zakres kątowy - 90° Moment obrotowy - 10 Nm, Czas przebiegu 90° - 30 s.
Wyposażenie: wersja elektroniczna 4, 3 przełączniki, potencjometr podwójny
1501,00 zł
SQM41.244A21 Zakres kątowy - 90° Moment obrotowy - 10 Nm, Czas przebiegu 90° - 30 s.
Wyposażenie: wersja elektroniczna 4, 3 przełączniki, potencjometr podwójny
1501,00 zł
SQM41.264A21 Zakres kątowy - 90° Moment obrotowy - 10 Nm, Czas przebiegu 90° - 30 s.
Wyposażenie: wersja standardowa 6, 6 przełączników, potencjometr podwójny
1174,00 zł
SQM40.025A21 Zakres kątowy - 90° Moment obrotowy - 2,5 Nm, Czas przebiegu 90° - 5 s.
Wyposażenie: wersja elektroniczna 2, 4 przełączniki, potencjometr podwójny
1342,00 zł
SQM40.065A23 Zakres kątowy - 135° Moment obrotowy - 2,5 Nm, Czas przebiegu 90° - 5 s.
Wyposażenie: wersja standardowa 6, 6 przełączników, potencjometr podwójny
1272,00 zł
SQM40.145A21 Zakres kątowy - 90°   Moment obrotowy - 5 Nm, Czas przebiegu 90° - 15 s.
Wyposażenie: wersja elektroniczna 4, 3 przełączniki, potencjometr podwójny
1417,00 zł
SQM40.165A20 Zakres kątowy - 135° Moment obrotowy - 5 Nm, Czas przebiegu 90° - 15 s.
Wyposażenie: wersja standardowa 6, 6 przełączników, bez potencjometru
979,00 zł
SQM40.165A21 Zakres kątowy - 90° Moment obrotowy - 5 Nm, Czas przebiegu 90° - 15 s.
Wyposażenie: wersja standardowa 6, 6 przełączników, potencjometr podwójny
1087,00 zł
SQM40.235A20 Zakres kątowy - 135° Moment obrotowy - 10 Nm, Czas przebiegu 90° - 30 s.
Wyposażenie: wersja standardowa 3, 4 przełączniki, bez potencjometru
1149,00 zł
SQM40.245A21 Zakres kątowy - 90° Moment obrotowy - 10 Nm, Czas przebiegu 90° - 30 s.
Wyposażenie: wersja elektroniczna 4, 3 przełączniki, potencjometr podwójny
1468,00 zł
SQM40.255A21 Zakres kątowy - 90° Moment obrotowy - 10 Nm, Czas przebiegu 90° - 30 s.
Wyposażenie: wersja elektroniczna 5, 4 przełączniki, potencjometr podwójny
1370,00 zł
SQM40.265A20 Zakres kątowy - 135° Moment obrotowy - 10 Nm, Czas przebiegu 90° - 30 s.
Wyposażenie: wersja standardowa 6, 6 przełączników, bez potencjometru
1035,00 zł
SQM40.265A21 Zakres kątowy - 90° Moment obrotowy - 10 Nm, Czas przebiegu 90° - 30 s.
Wyposażenie: wersja standardowa 6, 6 przełączników, potencjometr podwójny
1143,00 zł
SQM40.275A20 Zakres kątowy - 135° Moment obrotowy - 10 Nm, Czas przebiegu 90° - 30 s.
Wyposażenie: wersja standardowa 7, 5 przełączników, przekaźnik bez potencjometru
1077,00 zł
SQM41.145A21 Zakres kątowy - 90° Moment obrotowy - 5 Nm, Czas przebiegu 90° - 15 s.
Wyposażenie: wersja elektroniczna 4, 3 przełączniki, potencjometr podwójny
1417,00 zł
SQM41.245A21 Zakres kątowy - 90° Moment obrotowy - 5 Nm, Czas przebiegu 90° - 30 s.
Wyposażenie: wersja elektroniczna 4, 3 przełączniki, potencjometr podwójny
1468,00 zł
SQM40.247A21 Zakres kątowy - 90° Moment obrotowy - 10 Nm, Czas przebiegu 90° - 30 s.
Wyposażenie: wersja elektroniczna 4, 3 przełączniki, potencjometr podwójny
1509,00 zł
SQM40.267A20 Zakres kątowy - 135° Moment obrotowy - 10 Nm, Czas przebiegu 90° - 30 s.
Wyposażenie: wersja standardowa 6, 6 przełączników, bez potencjometru
1077,00 zł
SQM40.317A23 Zakres kątowy - 135° Moment obrotowy - 18 Nm, Czas przebiegu 90° - 65 s.
Wyposażenie: wersja elektroniczna 1, 3 przełączniki, potencjometr podwójny
1620,00 zł
SQM40.387A20 Zakres kątowy - 135° Moment obrotowy - 18 Nm, Czas przebiegu 90° - 65 s.
Wyposażenie: wersja standardowa 8, 6 przełączników, bez potencjometru
1211,00 zł
SQM40.387A23 Zakres kątowy - 135° Moment obrotowy - 18 Nm, Czas przebiegu 90° - 65 s.
Wyposażenie: wersja standardowa 8, 6 przełączników, potencjometr podwójny
1367,00 zł
SQM41.357A23 Zakres kątowy - 135° Moment obrotowy - 18 Nm, Czas przebiegu 90° - 65 s.
Wyposażenie: wersja elektroniczna 5, 4 przełączniki, potencjometr podwójny
1656,00 zł
SQM41.367A21 Zakres kątowy - 90° Moment obrotowy - 18 Nm, Czas przebiegu 90° - 65 s.
Wyposażenie: wersja standardowa 6, 6 przełączników, potencjometr podwójny
1334,00 zł
SQM45.291B9 Siłownik z silnikiem krokowym, 3 Nm (trzymanie 1,5 Nm), Czas przebiegu 10 - 120 s, sterowanie i sygnał zwrotny przez CAN bus, trzpień 10 mm pod wpust czółenkowy. Zastępuje SQM45.291A9 oraz SQM45.291B9WH 1241,00 zł
SQM45.295B9 Siłownik z silnikiem krokowym, 3 Nm (trzymanie 1,5 Nm), Czas przebiegu 10 - 120 s, sterowanie i sygnał zwrotny przez CAN bus, trzpień 10 mm kształtu D. Zastępuje SQM45.295A9 1185,00 zł
SQM48.497B9 Siłownik z silnikiem krokowym, 20 Nm, Czas przebiegu 30 - 120 s, sterowanie i sygnał zwrotny przez CAN bus, trzpień 14 mm pod wpust płaski. Zastępuje SQM48.497A9 2936,00 zł
SQM48.697B9 Siłownik z silnikiem krokowym, 35 Nm, Czas przebiegu 60 - 120 s, sterowanie i sygnał zwrotny przez CAN bus, trzpień 14 mm pod wpust płaski. Zastępuje SQM48.697A9 6541,00 zł
SQM45.295C8 Siłownik z silnikiem krokowym, 3 Nm, Czas przebiegu 10 - 120 s, sterowanie i sygnał zwrotny przez CAN bus, trzpień 10 mm kształtu D 1221,00 zł
SQM46.495C8 Siłownik z silnikiem krokowym, 10 Nm, Czas przebiegu 30 - 120 s, sterowanie i sygnał zwrotny przez CAN bus, trzpień 10 mm kształtu D 2418,00 zł
SQM47.497C8 Siłownik z silnikiem krokowym, 20 Nm, Czas przebiegu 30..120 s, sterowanie i sygnał zwrotny przez CAN bus, trzpień 14 mm pod wpust płaski 2987,00 zł

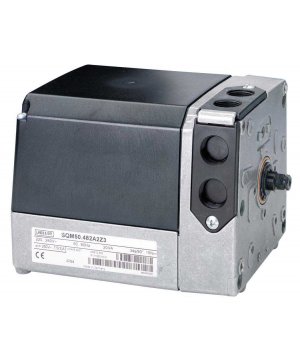

Tabela doboru SQM5
Kod modelu Opis Cena netto
SQM50.441A2

Czas przebiegu - 34 s, moment obrotowy - 10 Nm, średnica trzpienia - 10 mm

1885,00 zł
SQM50.454A8

Czas przebiegu - 34 s, moment obrotowy - 15 Nm, średnica trzpienia - kwadrat 9,5 mm

2009,00 zł
SQM50.380A2

Czas przebiegu - 15 s, moment obrotowy - 10 Nm, średnica trzpienia - bez trzpienia

1808,00 zł
SQM50.381A2

Czas przebiegu - 15 s, moment obrotowy - 10 Nm, średnica trzpienia - 10 mm

1908,00 zł
SQM50.387A2

Czas przebiegu - 15 s, moment obrotowy - 15 Nm, średnica trzpienia - 14 mm

1942,00 zł
SQM50.481A2

Czas przebiegu - 30 s, moment obrotowy - 10 Nm, średnica trzpienia - 10 mm

1908,00 zł
SQM50.482A2

Czas przebiegu - 30 s, moment obrotowy - 15 Nm, średnica trzpienia - 12 mm

1924,00 zł
SQM50.681A2

Czas przebiegu - 60 s, moment obrotowy - 10 Nm, średnica trzpienia - 10 mm

1908,00 zł
SQM53.482A2

Czas przebiegu - 30 s, moment obrotowy - 20 Nm, średnica trzpienia - 12 mm

2562,00 zł
SQM53.489A2

Czas przebiegu - 30 s, moment obrotowy - 25 Nm, średnica trzpienia - kwadrat 12 mm

2601,00 zł
SQM53.582A2

Czas przebiegu - 45 s, moment obrotowy - 20 Nm, średnica trzpienia - 12 mm

2562,00 zł
SQM54.480A2

Czas przebiegu - 30 s, moment obrotowy - 25 Nm, średnica trzpienia - bez trzpienia

2704,00 zł
SQM54.482A2

Czas przebiegu - 30 s, moment obrotowy - 20 Nm, średnica trzpienia - 12 mm

2807,00 zł
SQM54.580A2

Czas przebiegu - 45 s, moment obrotowy - 25 Nm, średnica trzpienia - bez trzpienia

2704,00 zł
SQM56.680A2

Czas przebiegu - 60 s, moment obrotowy - 40 Nm, średnica trzpienia - bez trzpienia

3400,00 zł
SQM56.687A2

Czas przebiegu - 60 s, moment obrotowy - 40 Nm, średnica trzpienia - 14 mm

3528,00 zł
SQM56.687A203

Czas przebiegu - 60 s, moment obrotowy - 40 Nm, średnica trzpienia - 14 mm

3837,00 zł
SQM54.481A203

Czas przebiegu - 30 s, moment obrotowy - 20 Nm, średnica trzpienia - 10 mm

3116,00 zł
SQM54.482A203

Czas przebiegu - 30 s, moment obrotowy - 20 Nm, średnica trzpienia - 12 mm

3116,00 zł
SQM54.482A207

Czas przebiegu - 30 s (Dp), moment obrotowy - 20 Nm, średnica trzpienia - 10 mm

3425,00 zł
SQM50.260A2G4

Czas przebiegu - 10 s, moment obrotowy - 10 Nm, średnica trzpienia - bez trzpienia

2679,00 zł
SQM50.381A2G3

Czas przebiegu - 15 s, moment obrotowy - 10 Nm, średnica trzpienia - 10 mm

2781,00 zł
SQM50.387A2G3

Czas przebiegu - 15 s, moment obrotowy - 10 Nm, średnica trzpienia - 14 mm

2833,00 zł
SQM50.480A2G3

Czas przebiegu - 30 s, moment obrotowy - 15 Nm, średnica trzpienia - bez trzpienia

2678,00 zł
SQM50.481A2G3

Czas przebiegu - 30 s, moment obrotowy - 15 Nm, średnica trzpienia - 10 mm

2781,00 zł
SQM56.684A2G4

Czas przebiegu - 60 s, moment obrotowy - 40 Nm, średnica trzpienia - kwadrat 9,5 mm

4004,00 zł
SQM50.424A2Z7

Czas przebiegu - 34 s, moment obrotowy - 15 Nm, średnica trzpienia - kwadrat 9,5 mm

3812,00 zł
SQM50.260A2Z3

Czas przebiegu - 10 s, moment obrotowy - 10 Nm, średnica trzpienia - bez trzpienia

2734 ,00 zł
SQM50.480A2Z3

Czas przebiegu - 30 s, moment obrotowy - 15 Nm, średnica trzpienia - bez trzpienia

3477,00 zł
SQM50.481A2Z3

Czas przebiegu - 30 s, moment obrotowy - 10 Nm, średnica trzpienia - 10 mm

3554,00 zł
SQM50.483A2Z3

Czas przebiegu - 30 s, moment obrotowy - 15 Nm, średnica trzpienia - kwadrat 9 mm

3554,00 zł
SQM53.482A2Z3

Czas przebiegu - 30 s, moment obrotowy - 20 Nm, średnica trzpienia - 12 mm

4224,00 zł
SQM54.482A2Z3

Czas przebiegu - 30 s, moment obrotowy - 20 Nm, średnica trzpienia - 12 mm

4481,00 zł
SQM56.687A2Z3

Czas przebiegu - 60 s, moment obrotowy - 40 Nm, średnica trzpienia - 14 mm

5177 ,00 zł
SQM50.543A8

Czas przebiegu - 45 s, moment obrotowy - 15 Nm, średnica trzpienia - kwadrat 9 mm

1991,00 zł
SQM50.483A8

Czas przebiegu - 34 s, moment obrotowy - 15 Nm, średnica trzpienia - kwadrat 9 mm

2019,00 zł
SQM56.687A8

Czas przebiegu - 60 s, moment obrotowy - 40 Nm, średnica trzpienia - 14 mm

3683,00 zł
SQM50.483A8Z3

Czas przebiegu - 34 s, moment obrotowy - 15 Nm, średnica trzpienia kwadrat 9 mm

3734,00 zł
Tabela doboru SQM9
Kod modelu Opis Cena netto
SQM91.391A9 Siłownik z silnikiem krokowym, 60 Nm, czas przebiegu 30 - 120 s, sterowanie i sygnał zwrotny przez CAN bus, trzpień 25 mm pod wpust płaski 14525,00 zł

Wyposażenie dodatkowe do SQM1 / SQM2 / SQM4 / SQM5 i SQN3 / SQN7

  • ASZ 12.30 Potencjometr 1000 Ω / 90 ° (tworzywo), do SQM 1 / 2 / 5 i SQN7
  • ASZ 12.33 Potencjometr 1000 Ω / 135 ° (tworzywo), do SQM 1 /2 / 5 i SQN7
  • ASZ 12.703 Potencjometr 1000 Ω / 90 °, do SQM 1 / 2 / 5 i SQN 3 / 4 /9
  • ASZ 12.733 Potencjometr 1000 Ω / 135 °, do SQM 1 / 2 / 5 i SQN 3 / 4 / 9
  • ASZ 12.803 Potencjometr 1000 Ω / 90 ° (tworzywo), do SQM 1 / 2 / 5 i SQN 3 / 4 / 9
  • ASZ 12.833 Potencjometr 1000 Ω / 135 ° (tworzywo), do SQM 1 / 2 / 5 i SQN 3 / 4 / 9
  • ASZ 16.703 Potencjometr 135 Ω / 90 °, do SQM 1 / 2 / 5 i SQN 3 / 4 / 9
  • ASZ 16.733 Potencjometr 135 Ω / 135 °, do SQM 1 / 2 / 5 i SQN 3 / 4 / 9
  • ASZ 22.30 Potencjometr 2 x 1000 Ω / 90 ° (tworzywo), do SQM 1 / 2 / 5 i SQN7
  • ASZ 22.32 Potencjometr 2 x 1000 Ω / 90 ° (tworzywo), do SQM 40 i SQM 41
  • ASZ 22.33 Potencjometr 2 x 1000 Ω / 135 ° (tworzywo), do SQM 1 / 2 / 5 i SQN7
  • ASZ 22.34 Potencjometr 2 x 1000 Ω / 135 ° (tworzywo), do SQM 41
  • ASZ 22.35 Potencjometr 2 x 1000 Ω / 135 ° (tworzywo), do SQM 40
  • ASZ 22.703 Potencjometr 2 x 1000 Ω / 90 °, do SQM 1 / 2 / 5 i SQN 3 / 4 / 9
  • ASZ 22.733 Potencjometr 2 x 1000 Ω / 135 °, do SQM 1 / 2 / 5 i SQN 3 / 4 / 9
  • ASZ 22.803 Potencjometr 2 x 1000 Ω / 90 ° (tworzywo), do SQM 1 / 2 / 5 i SQN 3 / 4 / 9
  • ASZ 22.833 Potencjometr 2 x 1000 Ω / 135 ° (tworzywo), do SQM 1 / 2 / 5 i SQN 3 / 4 / 9

Wyposażenie dodatkowe do SQM5

  • AGA 56.1A97
  • AGA 56.41A27
  • AGA 56.41A87
  • AGA 56.42A27
  • AGA 56.42A87
  • AGA 56.43A27
  • AGA 56.43A87
  • AGA 56.9A27
  • AGA 56.9A87
  • AGA 57.1
  • AGA 57.2
  • AGA 57.3
  • AGA 58.1
  • AGA 58.2
  • AGA 58.3
  • AGA 58.4
  • AGA 58.5
  • AGA 58.7
  • AGA 58.9
  • AGA 55.5
  • ASK 33.3

Kody produktu:

  • SQM 10.15502
  • SQM 10.16502
  • SQM 10.17502
  • SQM 20.16502
  • SQM 20.18502
  • SQM 21.16502
  • SQM 21.18502
  • SQM 33.410A9
  • SQM 33.411A9
  • SQM 33.510A9
  • SQM 33.511A9
  • SQM 33.711A9
  • SQM 40.141A21
  • SQM 40.161A20
  • SQM 40.241A21
  • SQM 40.261A20
  • SQM 40.261A21
  • SQM 40.281A20
  • SQM 41.241A21
  • SQM 41.261A21
  • SQM 40.244A21
  • SQM 41.244A21
  • SQM 41.264A21
  • SQM 40.025A21
  • SQM 40.065A23
  • SQM 40.145A21
  • SQM 40.165A20
  • SQM 40.165A21
  • SQM 40.235A20
  • SQM 40.245A21
  • SQM 40.255A21
  • SQM 40.265A20
  • SQM 40.265A21
  • SQM 40.275A20
  • SQM 41.145A21
  • SQM 41.245A21
  • SQM 40.247A21
  • SQM 40.267A20
  • SQM 40.317A23
  • SQM 40.387A20
  • SQM 40.387A23
  • SQM 41.357A23
  • SQM 41.367A21
  • SQM 45.291A9
  • SQM 45.291B9
  • SQM 45.291B9WH
  • SQM 45.295B9
  • SQM 48.497B9
  • SQM 48.697B9
  • SQM 45.295C8
  • SQM 46.495C8
  • SQM 47.497C8
  • SQM 50.441A2
  • SQM 50.454A8
  • SQM 50.380A2
  • SQM 50.381A2
  • SQM 50.387A2
  • SQM 50.481A2
  • SQM 50.482A2
  • SQM 50.681A2
  • SQM 53.482A2
  • SQM 53.489A2
  • SQM 53.582A2
  • SQM 54.480A2
  • SQM 54.482A2
  • SQM 54.580A2
  • SQM 56.680A2
  • SQM 56.687A2
  • SQM 56.687A203
  • SQM 54.481A203
  • SQM 54.482A203
  • SQM 54.482A207
  • SQM 50.260A2G4
  • SQM 50.381A2G3
  • SQM 50.387A2G3
  • SQM 50.480A2G3
  • SQM 50.481A2G3
  • SQM 56.684A2G4
  • SQM 50.424A2Z7
  • SQM 50.260A2Z3
  • SQM 50.480A2Z3
  • SQM 50.481A2Z3
  • SQM 50.483A2Z3
  • SQM 53.482A2Z3
  • SQM 54.482A2Z3
  • SQM 56.687A2Z3
  • SQM 50.543A8
  • SQM 50.483A8
  • SQM 56.687A8
  • SQM 50.483A8Z3
  • SQM 91.391A9
